   醴陵奧博森電氣廠生產的HCH7101C-01智能操控器，是我公司在普通開關狀態顯示儀基礎上，結合用戶的實際需要，針對電力開關柜研制開發的一種新型多功能、模擬動態指示的裝置。產品以一體化布局配套裝備于開關柜，簡化了過去開關柜的面板結構設計，美化了面板布局。它將取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器等多種控制、指示裝置。該裝置安裝方便、使用壽命長，并具有三防功能，能夠保障電氣設備的安全可靠運行。

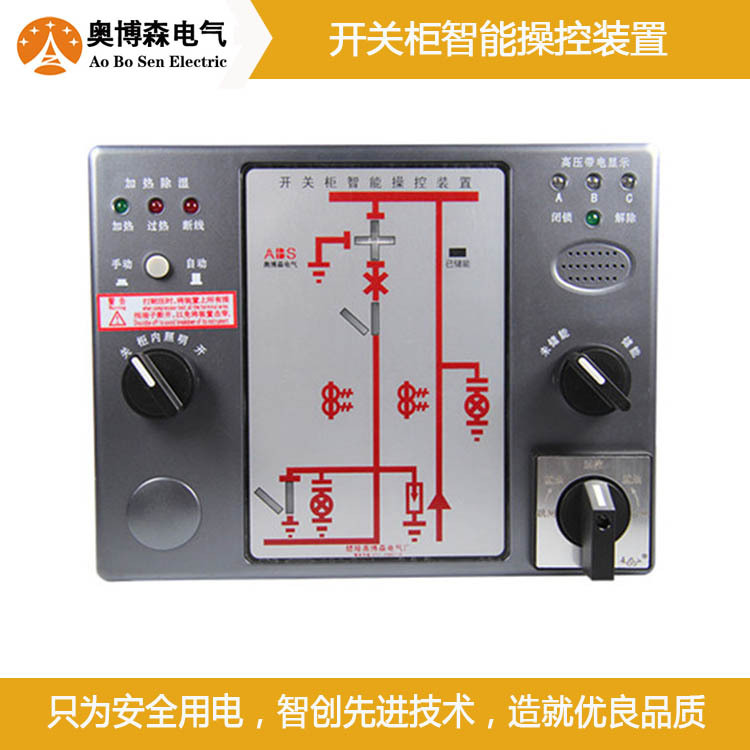

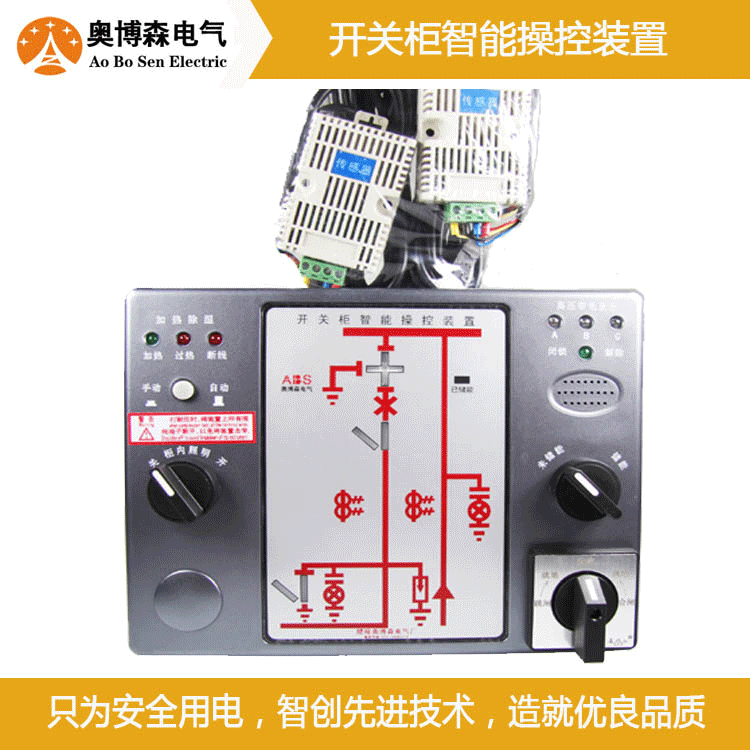

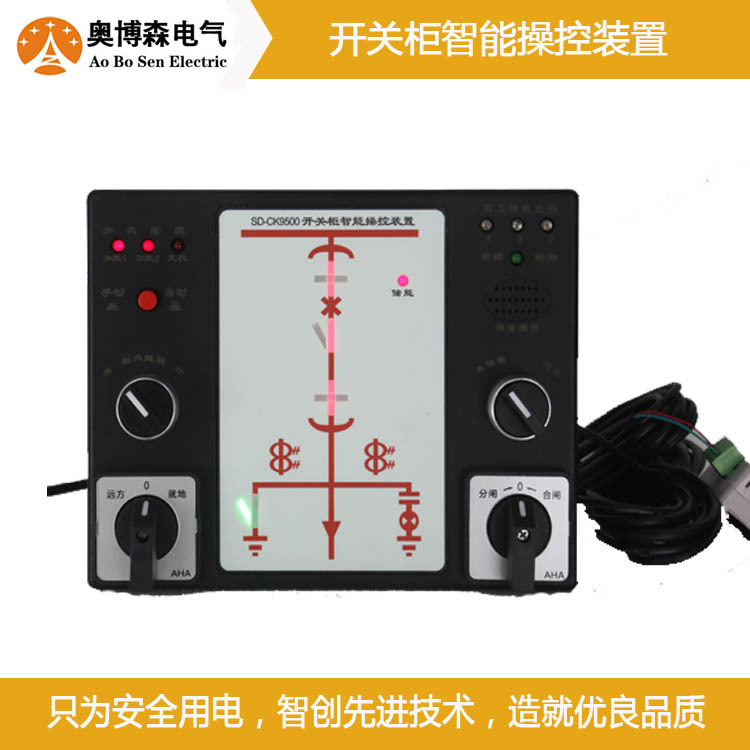

HCH7101C-01智能操控器詳見實物圖：







浙江HCH7101C-01智能操控器

技術指標：

1.工作電源：AC/DC 220V±10%  50Hz

2.加熱器工作電源：AC220V±10%  50Hz

3.使用環境：溫度-20～70℃    相對濕度≤95%RH

4.數字顯示范圍：溫度-19～99℃   濕度0～99%RH

5.功耗：≤5W

6.抗電強度：外殼與端子間大于AC2000V

7.絕緣性能：外殼與端子間大于100MΩ

8.模擬指示說明：

斷路器狀態指示（無源觸點輸入）：

合閘時，合閘觸點閉合，紅色模擬條亮

分閘時，分閘觸點閉合，綠色模擬條亮

彈簧儲能指示（無源觸點輸入）：

觸點閉合，紅色LED亮，表示已儲能

觸點斷開，LED熄滅，表示未儲能

手車位置指示（無源觸點輸入）：

工作位置觸點閉合時，紅色垂直模擬條亮

試驗位置觸點閉合時，綠色水平模擬條亮

接地閘刀位置指示（無源觸點輸入）：

觸點閉合，紅色垂直模擬條亮，表示接地合閘

觸點斷開，綠色模擬條亮，表示接地?cái)嚅_

注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。

9.高壓帶電指示部分

LED啟輝電壓（KV):母線電壓×0.087

閉鎖啟控電壓（KV):母線電壓×0.65

注：高壓帶電指示部分的工作不受系統工作電源的影響，當帶電顯示處于無電狀態下閉鎖才可解除。

10.溫濕度控制部分

傳感器路數：兩路溫度、兩路凝露。

邏輯關系：當溫度≤5℃或濕度≥90%RH將形成凝露時，對應加熱指示燈亮，加熱觸點閉合；當溫度>10℃或濕度≤85%RH停止加熱；當溫度≥40℃，過熱指示燈亮，過熱輸出(風機）接點閉合，當溫度≤35℃系統停止風機工作。

斷線報警：當加熱器發生斷線無法正常加熱時，報警指示燈指示。

手動加熱開關：開關可處于自動或手動兩種狀態，通常是在自動狀態下，此時溫濕度控制邏輯同上；當按下開關后，手動LED點亮，系統處于手動強制加熱狀態，直至手動加熱解除或溫度≥40℃時，停止加熱。

11.智能防誤提示功能

當手車即處于試驗位置也處于工作位置時或即非試驗位置也非工作位置時，如斷路器處于合閘狀態時，有“請分?jǐn)嗦菲?rdquo;的語音提示，直至斷路器分閘操作后止，以防操作者在斷路器處于合閘狀態時，誤強行推進手車至工作位置；如接地開關誤被強制合閘，有“請分接地開關”的語音提示，直至接地刀分閘操作后止，以防操作者誤合接地開關；當以上兩種情況同時發生時，有“請分?jǐn)嗦菲鳌⒄?qǐng)分接地開關”的語音提示。當帶電指示傳感器未上電時，裝置右上方綠燈點亮；已上電后，A.B.C三相高壓帶電指示紅燈點亮，綠燈熄滅，同時有“本柜主回路已帶電”語音提示。

12.通訊功能

本設備具有雙向Rs485接口，可實現手車位置狀態、斷路器位置狀態、彈簧儲能態、接地刀狀態、溫濕度當前采樣數值，加熱是否啟動，手動加熱開關是否按下，是否產生過熱報警，及加熱器是否斷線，智能防誤提示功能是否正常等一系列參數的實時傳輸。

通訊協議采用：MODBUS通訊規約；或由用戶（提供）通訊協議。

13.其它輔助功能

本裝置顯示儀面板上，按用戶要求可選配分/合閘萬轉開關、遠方/就地萬轉開關、儲能及柜內照明旋鈕開關，用戶可直接在本裝置上進行相關操作。從而使本裝置實現了真正意義上集顯示、監測、控制、操作、和遠程組網通訊于一體化的新型電力儀表。
