奧博森HGSC-E開關狀態智能操控儀
醴陵奧博森電氣廠生產的HGSC-E開關狀態智能操控儀由于該裝置內部采用了52系列單片機為控制核心，除保留了原普通開關狀態顯示儀所具有的動態模擬指示等基本功能外，又添加了溫濕度燈顯示、Rs485通訊、語音防誤提示、加熱器過熱報警和過熱時強制停止加熱、遠方/就地、分/合閘、儲能及柜內照明等操作功能。由于采用了數字處理技術，系統的溫濕度測試精度和整機抗*

奧博森HGSC-E開關狀態智能操控儀

   醴陵奧博森電氣廠生產的HGSC-E開關狀態智能操控儀由于該裝置內部采用了52系列單片機為控制核心，除保留了原普通開關狀態顯示儀所具有的動態模擬指示等基本功能外，又添加了溫濕度燈顯示、Rs485通訊、語音防誤提示、加熱器過熱報警和過熱時強制停止加熱、遠方/就地、分/合閘、儲能及柜內照明等操作功能。由于采用了數字處理技術，系統的溫濕度測試精度和整機抗*力比普通開關狀態顯示儀有了明顯提高。

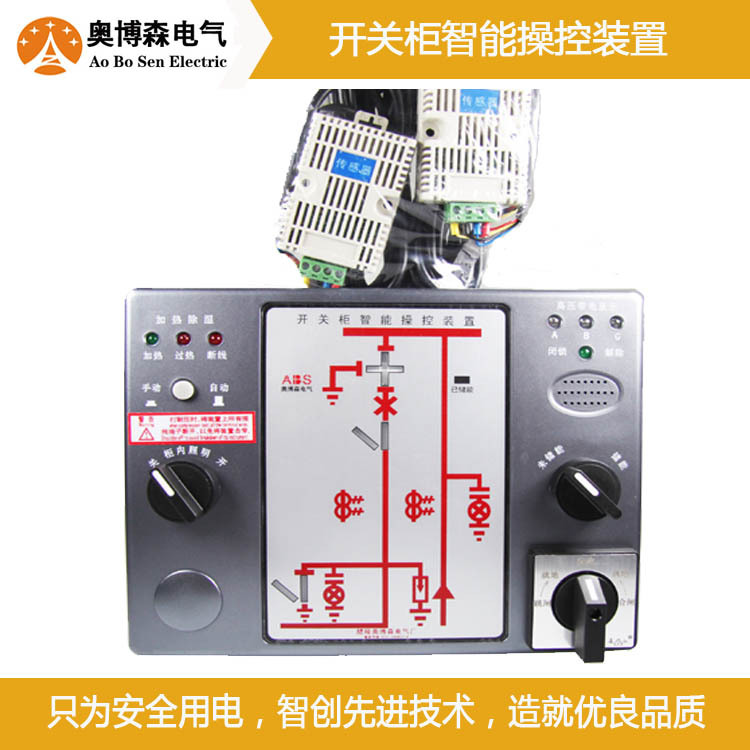

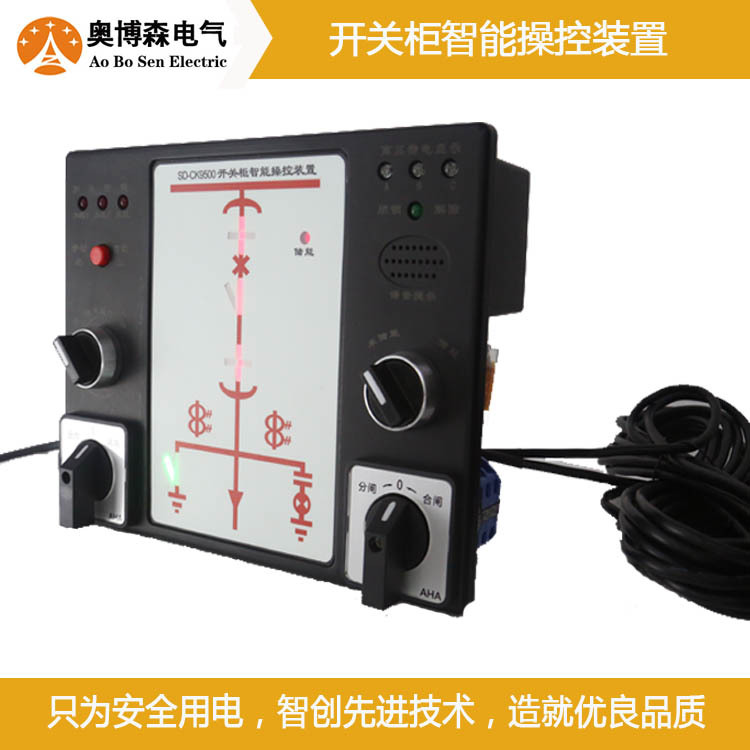

HGSC-E開關狀態智能操控儀詳見實物圖：



同行業產品名稱：

高壓開關柜智能操控 智能操控器 開關柜操顯裝置 無線測溫智能操控裝置 智能操顯裝置 開關狀態智能操顯裝置 高壓柜智能操控 開關柜智能控制裝置 開關柜智能測顯裝置 開關狀態顯控裝置 高壓智能操控裝置 開關狀態智能操控裝置 開關狀態智能操控儀 開關柜智能操控 開關柜智能顯控裝置 智能操控裝置 開關柜智能操顯裝置 高壓開關柜操控 智能操控顯示裝置 開關柜測溫裝置 電表型智能操控裝置 測溫型智能操控裝置 電氣測量型智能操控裝置 液晶智能操控裝置 常規智能操控裝置 數顯智能操控裝置 開關柜智能操控裝置 浙江智能操控裝置 hzyn智能操控 nj233智能操控裝置 智能操控裝置說明書

 奧博森HGSC-E開關狀態智能操控儀

技術指標：

1.工作電源：AC/DC 220V±10%  50Hz

2.加熱器工作電源：AC220V±10%  50Hz

3.使用環境：溫度-20～70℃    相對濕度≤95%RH

4.數字顯示范圍：溫度-19～99℃   濕度0～99%RH

5.功耗：≤5W

6.抗電強度：外殼與端子間大于AC2000V

7.絕緣性能：外殼與端子間大于100MΩ

8.模擬指示說明：

斷路器狀態指示（無源觸點輸入）：

合閘時，合閘觸點閉合，紅色模擬條亮

分閘時，分閘觸點閉合，綠色模擬條亮

彈簧儲能指示（無源觸點輸入）：

觸點閉合，紅色LED亮，表示已儲能

觸點斷開，LED熄滅，表示未儲能

手車位置指示（無源觸點輸入）：

工作位置觸點閉合時，紅色垂直模擬條亮

試驗位置觸點閉合時，綠色水平模擬條亮

接地閘刀位置指示（無源觸點輸入）：

觸點閉合，紅色垂直模擬條亮，表示接地合閘

觸點斷開，綠色模擬條亮，表示接地?cái)嚅_

注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。

9.高壓帶電指示部分

LED啟輝電壓（KV):母線電壓×0.087

閉鎖啟控電壓（KV):母線電壓×0.65

注：高壓帶電指示部分的工作不受系統工作電源的影響，當帶電顯示處于無電狀態下閉鎖才可解除。

10.溫濕度控制部分

傳感器路數：兩路溫度、兩路凝露。

邏輯關系：當溫度≤5℃或濕度≥90%RH將形成凝露時，對應加熱指示燈亮，加熱觸點閉合；當溫度>10℃或濕度≤85%RH停止加熱；當溫度≥40℃，過熱指示燈亮，過熱輸出(風機）接點閉合，當溫度≤35℃系統停止風機工作。

斷線報警：當加熱器發生斷線無法正常加熱時，報警指示燈指示。

手動加熱開關：開關可處于自動或手動兩種狀態，通常是在自動狀態下，此時溫濕度控制邏輯同上；當按下開關后，手動LED點亮，系統處于手動強制加熱狀態，直至手動加熱解除或溫度≥40℃時，停止加熱。

11.智能防誤提示功能

當手車即處于試驗位置也處于工作位置時或即非試驗位置也非工作位置時，如斷路器處于合閘狀態時，有“請分?jǐn)嗦菲?rdquo;的語音提示，直至斷路器分閘操作后止，以防操作者在斷路器處于合閘狀態時，誤強行推進手車至工作位置；如接地開關誤被強制合閘，有“請分接地開關”的語音提示，直至接地刀分閘操作后止，以防操作者誤合接地開關；當以上兩種情況同時發生時，有“請分?jǐn)嗦菲鳌⒄?qǐng)分接地開關”的語音提示。當帶電指示傳感器未上電時，裝置右上方綠燈點亮；已上電后，A.B.C三相高壓帶電指示紅燈點亮，綠燈熄滅，同時有“本柜主回路已帶電”語音提示。

12.通訊功能

本設備具有雙向Rs485接口，可實現手車位置狀態、斷路器位置狀態、彈簧儲能態、接地刀狀態、溫濕度當前采樣數值，加熱是否啟動，手動加熱開關是否按下，是否產生過熱報警，及加熱器是否斷線，智能防誤提示功能是否正常等一系列參數的實時傳輸。

通訊協議采用：MODBUS通訊規約；或由用戶（提供）通訊協議。

13.其它輔助功能

本裝置顯示儀面板上，按用戶要求可選配分/合閘萬轉開關、遠方/就地萬轉開關、儲能及柜內照明旋鈕開關，用戶可直接在本裝置上進行相關操作。從而使本裝置實現了真正意義上集顯示、監測、控制、操作、和遠程組網通訊于一體化的新型電力儀表。
