Fluke1621接地電阻防雷搖表測試儀

主要特性

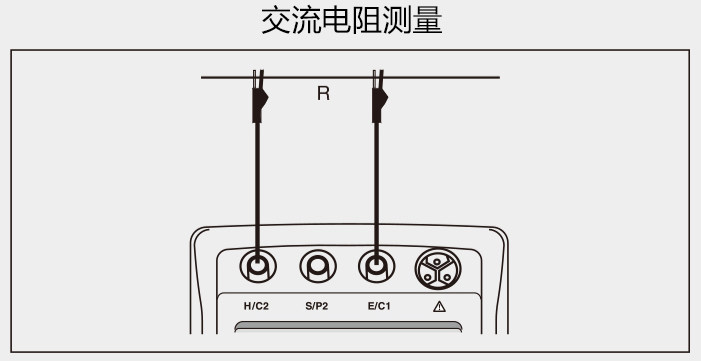

• 三極電壓降接地測試法進行基本的測量
• 兩極電阻測量法提供更多的功能
• 單鍵操作，輕松捕獲數值
• 自動“信噪”電壓檢測功能可確保精確的測量
• 危險電壓警告功能提供更高的用戶保護級別
• 大屏幕背光顯示屏便于清晰地讀取和記錄數據
• 結實耐用的皮套，設計用于苛刻的工作環境
• 小巧緊湊，方便攜帶
• 測量結果超過設定的限制值時立即發出警告（如果使用可調的限制設置）
• 600 V II 類

Fluke1621接地電阻防雷搖表測試儀

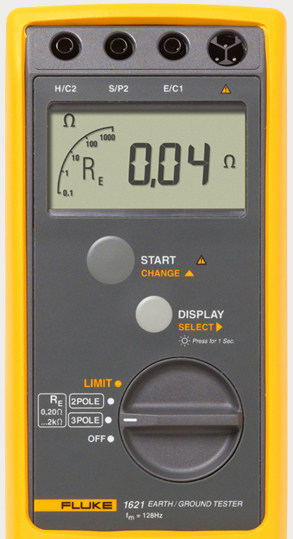

Fluke 1621 是一款簡單易用的接地測試儀。 對于接地電阻測試場合，1621 是檢測可靠接地連接線路的*道防線。 裝置采用多種基本的接地測試方法，其中包括三極電壓降測試法及兩極接地電阻測試法。 它的尺寸輕巧方便，擁有結實的皮套以及清晰的寬大 LCD 顯示屏，使之成為大多數電氣接地工作場合的理想現場接地測試儀。 Fluke 1621 擁有簡單的用戶界面和直觀易用的功能，是一款電氣承包商、設備測試工程人員和接地專業人士*的手持式接地測試工具。

自定義內容區

功能特點

三極電壓降接地測試法進行基本的測量 兩極電阻測量法提供更多的功能 單鍵操作，輕松捕獲數值 自動“信噪”電壓檢測功能可確保精確的測量 危險電壓警告功能提供更高的用戶保護級別 大屏幕背光顯示屏便于清晰地讀取和記錄數據 小巧緊湊，方便攜帶 測量結果超過設定的限制值時立即發出警告 （如果使用可調的限制設置） 安全等級600 V CAT II 類

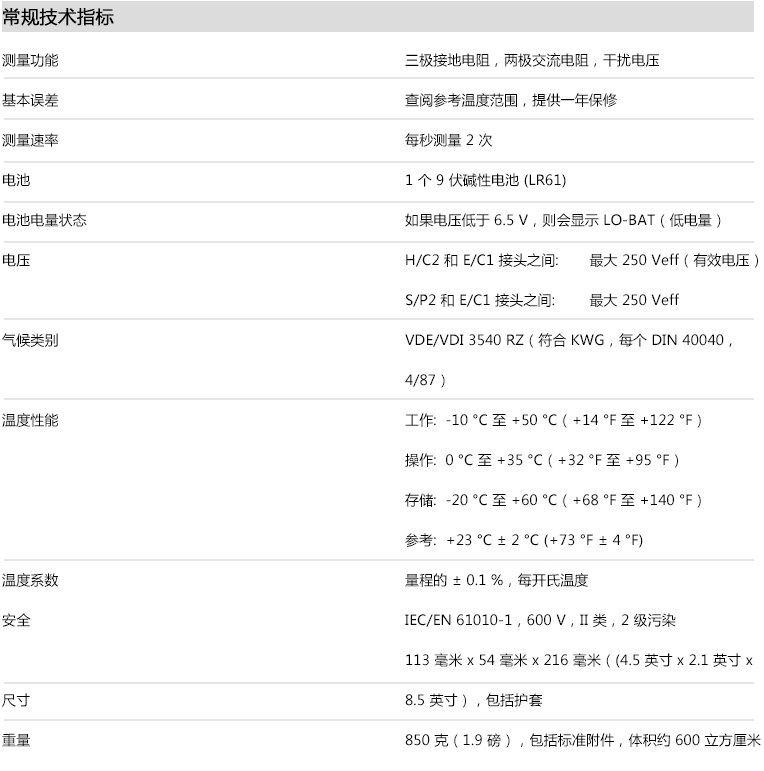

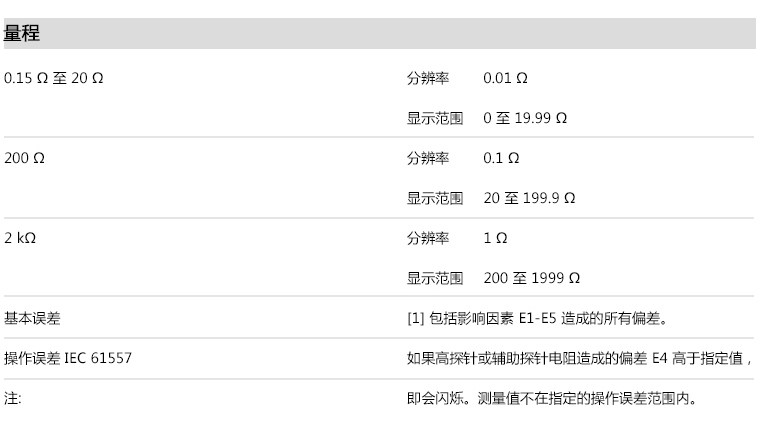

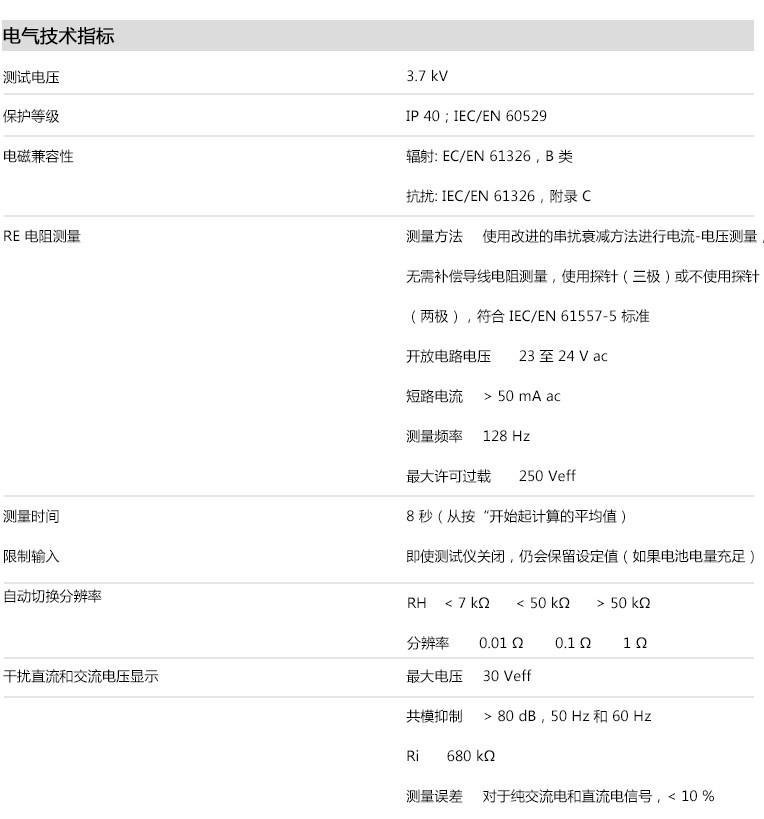

福祿“課”開講 為什么要接地？ 接地不良不但會造成不必要的停工，而且還會引起危險，增大設備故障的風險。如果沒有有效的接地系統，我們可能會受到電擊，更別提儀器故障、諧波失真問題、功率因數問題以及間歇性的難題。如果故障電流不能通過精心設計和維護適當?shù)慕拥叵到y(tǒng)泄流向大地，它們將尋求其它通路流向大地，其中包括人體。然而，良好的接地不僅是為了確保人身安全，而且還用于預防工廠和設備損壞。良好的接地系統將提高設備的可靠性，降低因閃電或故障電流造成損壞的可能性。每年由于電氣火災給工廠造成的損失多達數十億。這還不包括相關的訴訟費用以及人員和單位生產力的損失。 什么是接地，它又有什么作用？ 美國國家電氣規范 (NEC) 的第 100 條中將接地定義為：“無論是人為還是意外形成的電路或設備與大地之間的導電連接，或者與作為地面的導體之間的連接。” 在提及接地時，實際上涉及到兩個不同的問題：接地和設備接地。接地通常是從電路導體（通常為中性線）至插入大地的接地電極之間的專門連接。而設備接地是確保一個結構中正在運行的設備正確接地。除兩個接地系統之間的連接外，兩個系統之間要求保持獨立。這樣可防止因電位差造成雷擊時的飛弧現象。接地的目的除了保護人員、工廠和設備的安全外，還為故障電流、雷擊、靜電放電、EMI 和 RFI 信號及干擾提供安全的耗散通路 技術規格

簡單操作說明

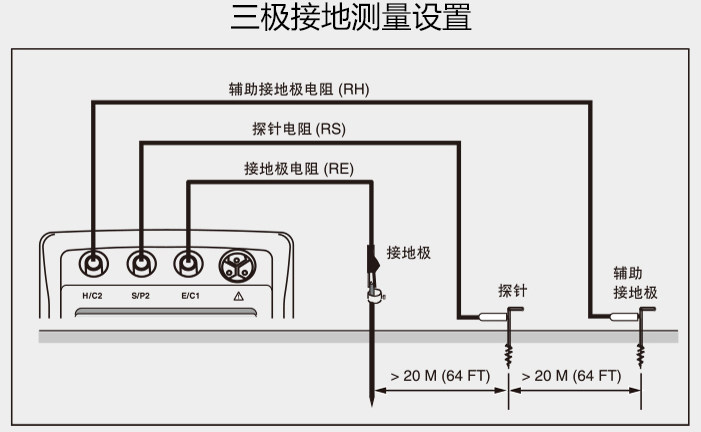

電位降測量 電位降測試法用于測量接地系統或獨立電極釋放來自于某位置的能量的能力。 電位降測試的工作原理是什么？ 首先，必須將被測接地電極從所連接位置斷開。其次，將測試儀連接至接地電極。然后，對于三極電位降測試，將兩根接地棒沿一條直線插入土壤 - 從接地電極向外。通常 20 米（65 英尺）的間距即可. 在外側接地棒（輔助接地棒）和接地電極之間產生一個已知大小的電流，同時測量?jī)?nèi)側接地棒和接地電極之間的電位降。根據歐姆定律 (V = IR)，測試儀自動計算接地電極的電阻。 連接接地測試儀。讀取 RE（電阻）值。這是被測接地電極的實際值。如果該接地電極與其它接地棒并聯或串聯，RE 值則為所有電阻的總值。 如何布置接地棒？ 在進行三極接地電阻測試時，為了獲得準確度，將探針置于被測接地電極和輔助接地電極 的作用范圍之外至關重要。如果未在作用范圍之外，有效的電阻區域?qū)⒅丿B，造成任何測量均無效。表格中的數據可指導您正確地設置探針（內側接地棒）和輔助接地（外側接地棒）。為了確保測試結果的準確性以及接地棒處于作用范圍之外，將內側接地棒在任一方向上移動1 米（3 英尺）后重新定位，然后再重新進行測 量。如果讀數發生明顯變化 (30%)，則需要延長被測接地棒、內側接地棒（探針）和外側接地棒（輔助接地）之間的距離，直到重新定位內側接地棒（探針）時讀數保持基本恒定 產品培訓：福祿克1621三極接地測量方法 注意事項： 1，三極電壓降法測試時接地線應該與接地極斷開。 2，探針與接地極距離應該是輔助接地極與接地極間距離的60% 左右。 3，測試是移動電壓接地極到任意方向1m 距離，如果距離變化過大（超過30%），需要增大輔助接地極和接地極之間的距離。
