| 參 考 價 | 面議 |
產品型號
品 牌其他品牌
廠商性質生產商
所 在 地深圳市
聯系方式：韋生查看聯系方式
更新時間：2021-08-19 15:51:29瀏覽次數：526次
聯系我時，請告知來自 食品機械設備網| 產水量 | 1...150cm/s | 工作壓力 | 10mpa |
|---|---|---|---|
| 規格 | FCS-G1/2A4P-AP8X-H1141 | 進水口徑 | 可定做mm |
圖爾克流量開關 FCS-G1/2A4P-AP8X-H1141是基于熱交換原理設計的（熱傳遞/熱損失過程）。其內部使用了兩個熱敏電阻，組成一個惠斯通電橋，其中一只電阻受被監測流體介質溫度的影響，另一只連接到一個加熱元件上。當給設備上電后，加熱線圈將電能轉化成熱能。如果管道內沒有流動，兩個熱敏電阻反映出的電阻偏差是一個固定值。
FCS-G1/2A4P-AP8X-H1141-產品介紹
流量監控器是基于熱交換原理設計的（熱傳遞/熱損失過程）。其內部使用了兩個熱敏電阻，組成一個惠斯通電橋，其中一只電阻受被監測流體介質溫度的影響，另一只連接到一個加熱元件上。當給設備上電后，加熱線圈將電能轉化成熱能。如果管道內沒有流動，兩個熱敏電阻反映出的電阻偏差是一個固定值。
而當流體介質流過流量監控器時，加熱線圈產生的熱量將被帶走一部分（取決于介質的流速），從而使加熱線圈的溫度相應降低，同時使兩只熱敏電阻之間的偏差值改變，最終的結果使得電橋的輸出電壓改變。
通過測量、比較橋路的輸出電壓值，就可以準確地了解流體介質的實際流動狀態。/圖爾克流量開關 FCS-G1/2A4P-AP8X-H1141
FCS-G1/2A4P-AP8X-H1141是一款緊湊型插入式流量傳感器具有不銹鋼外殼，可通過三通，焊接部件或適配模塊安裝，探頭只需插入液體中大于5mm即可正常工作。
產品特點

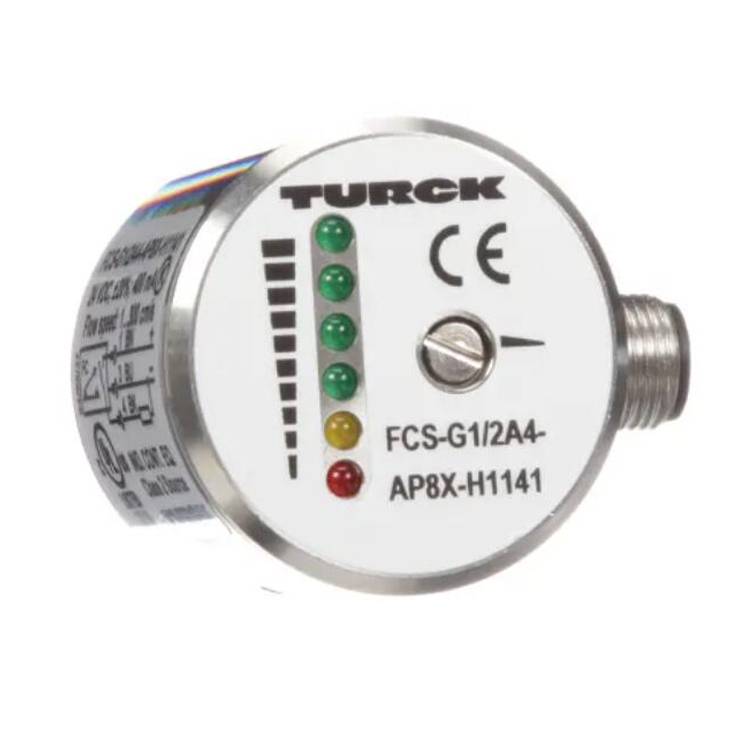

6個LED燈，清晰指示介質流動狀態。
動作點現場設定，操作簡便可靠。
杰出的產品性能：耐壓高達500bar，溫度可至120 ，溫度梯度250K/min,保證產品可靠工作。
安裝方式靈活多樣。
豐富的產品類型，可進行各種介質的檢測。
輸出形式多樣，可提供晶體管、繼電器、模擬量（電流）信號輸出，高限度滿足控制需要。
產品參數
| 電氣參數 | |
| 工作電壓：19.2...28.8VDC 195.5...264.5VAC | 工作電流：≤100mA |
| 開關電流：≤400mA（晶體管輸出） ≤4A（繼電器輸出） | 介質溫度：-20...+120℃ |
工作范圍：水 1...150cm/s； 油 3...300cm/s； 氣體 50...3000cm/s | 開關特性：典型值 8S（2...15s） 開時間：典型值 2S（2...13s） 關時間：典型值 2S（2...15s） |
| 溫度梯度：≤250K/min | LED指示功能： -流速低于設定值 - 紅燈亮 -流速等于設定值，輸出導通 - 黃燈亮 -流速高于設定值，輸出導通 - 4個綠燈表示超出設定值的程度（黃燈同時亮） |
| 環境參數 | |
| 防護等級：IP67 | 環境溫度：-20...+70℃ |
| 機械參數 | |
| 耐壓等級：100bar,500bar | 探頭材料：不繡鋼A4（AISI316Tl-no.1.4571） |
產品細節
應用舉例
應用于化工、石化行業，以及相關的生產過程領域泵功能檢測，泄露和液位控制等，在危險場所中監控流體介質的流量，監控腐蝕性流體介質的流量。
應用于食品加工、制造行業，以及相關的系統工程食品加工（無菌環境）清洗過程，過濾器狀態檢測
應用于空調、通風系統，以及相關的系統工程空調工藝，冷卻系統吸風機，空冷機控制
應用于水利行業水分配系統中泵的控制（空載保護）
應用于汽車制造，金屬加工和鋼鐵冶煉行業冷卻液和潤滑液的流量液壓和供水系統
在工廠和過程自動化的各個領域，都需要來監控液體或氣體的流量，而且流量傳感器有十分廣的應用：監控冷卻液的循環情況，防止泵空轉，檢測通風井或空調系統的氣流狀態及制造系統中添加量的控制。在上述應用中，并不需求準確測量流量，而往往是要監控某個限定流量。流量開關可監控小和大流速，介質是否流動并指示流體狀態變化。流量開關應用實例：
圖爾克流量開關 FCS-G1/2A4P-AP8X-H1141/知識擴展
傳統靶式流量開關的9大缺點
傳統靶式流量開關用于檢測單向或雙向流動的空氣、油和水，介質內不應有纏繞性雜物。使單刀雙擲微動開關在設定流量上動作，輸出開關信號；雙向檢測時，擋板偏移推動磁性模塊上移，驅動開關模塊動作；靶流開關已使用很多年，價格非常低。
傳統靶式流量開關9大缺點：
1、防護等級低，容易使水汽進入。
2、靶流開關不能使用于低溫場合（0℃以上）。
3、安裝在小管徑安裝難度大，且阻力超大。
4、傳統靶式流量開關容易產生冷凝水，導致微動開關失效
5、安裝要求高，要求水流開關前后各大于5D的直管段
6、靶片長期受壓容易疲勞失效，表現為斷靶片或失去彈性。
7、流量開關承壓低，一般為10bar，不銹鋼波紋管可以做到16bar。
8、容易出現誤動作，致使控制系統必須設置延時時間，存在潛在風險。
9、靶式流量開關無法做到準確設置流量保護值，即使工廠配好三通設定好，在現場由于壓力改變導致波紋管的受力不同致使流量值發生很大的偏移。故事：2002年清華同方使用的靶式流量開關已做過實驗。
