聯系我時，請告知來自 食品機械設備網| 型 式 | 直通單座鑄造球型閥 | 材 料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9T |
|---|

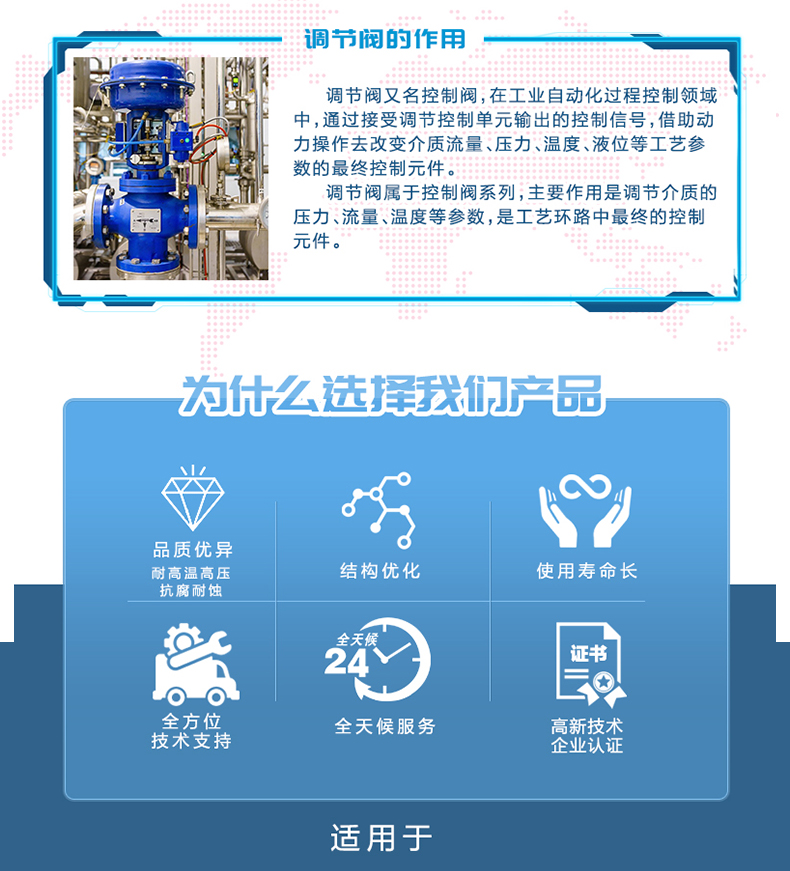

產品描述：HCP平衡籠式單座調節閥是一種改進型壓力平衡式調節閥， 該閥在閥塞上裝有高性能的密封環，有效地提高了泄漏等級。閥結構緊湊，有呈S 流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合 IEC534-2-1976 標準。調節閥動態穩定性好，噪音低，空化腐蝕小。
產品描述：HCP平衡籠式單座調節閥是一種改進型壓力平衡式調節閥， 該閥在閥塞上裝有高性能的密封環，有效地提高了泄漏等級。閥結構緊湊，有呈S 流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合 IEC534-2-1976 標準。調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92 標準。

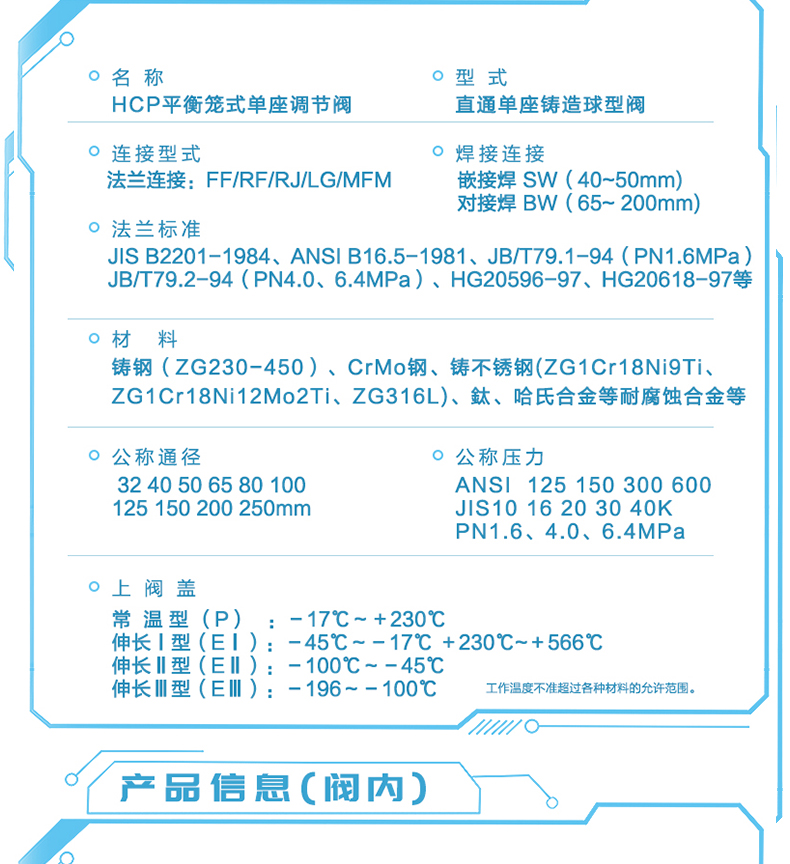

閥 體
型 式 直通單座鑄造球型閥
公稱通徑 32、40、50、65、80、100、125、150、200、250、300、350mm
公稱壓力
ANSI 125、150、300、600
JIS10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式
法蘭連接：FF、RF、RJ、LG、MFM
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94（PN1.6MPa） JB/T79.2-94（PN4.0、6.4MPa）、HG20596-97、HG20618-97 等
焊接連接：
嵌接焊SW（40 ～ 50mm)
對接焊BW（65 ～ 200mm)
材 料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、 ZG316L)、鈦等
上閥蓋
常溫型（P）：－ 10 ～＋ 60 ℃（丁腈橡膠） — 5 ～＋ 180 ℃（氟橡膠） — 5 ～＋ 230 ℃（金屬活塞環）
伸長 I 型（EI）：＋ 230 ～＋ 566 ℃（金屬活塞環）
注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式
螺栓壓緊式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

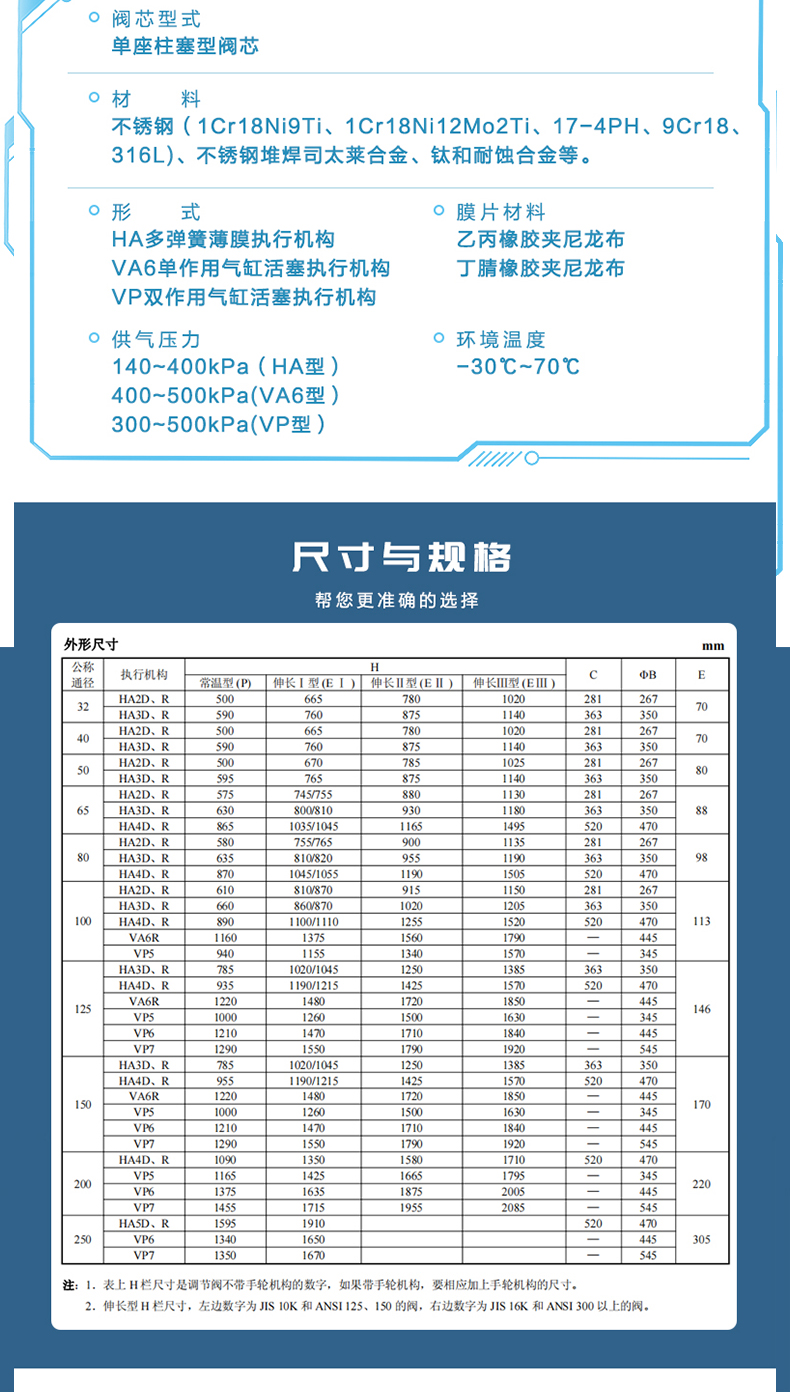

閥芯型式 帶組合密封圈或活塞環的壓力平衡式閥芯流量特性
高容量流量特性，參考圖 1
等百分比特性（%V）和線性特性（LV） 高精度流量特性，參考圖２
等百分比特性（%V Ｆ）和線性特性（LV Ｆ）
材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、鈦和耐蝕合金等
活塞環材料 丁腈橡膠、氟橡膠、金屬活塞環
型 式 HA 多彈簧薄膜執行機構、VA6 單作用氣缸活塞執行機構、VP 雙作用氣缸活塞執行機構
膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍80 ～ 240kPa
供氣壓力280 ～ 400kPa（HA 型）、400 ～ 500kPa（VA6 型）、300 ～ 500kPa（VP 型）
氣源接口 Rc1/4"
環境溫度 － 30 ～＋ 70 ℃
閥作用型式 用正作用或反作用執行機構實現閥的氣—關式或氣—開式
附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性 能
泄 漏 量
小于閥額定容量的 0.01%，符合ANSI B16.104 — 1976 IV 級（活塞環：丁腈橡膠、氟橡膠）
小于閥額定容量的 0.1%，符合ANSI B16.104 — 1976 III 級（金屬活塞環）
回 差
帶定位器：小于全行程的 1%
不帶定位器：小于全行程的 3%
基本誤差
帶定位器：小于全行程的± 1%
不帶定位器：小于全行程的± 5%
注：采用標準的 V 型聚四氟乙烯填料
可調范圍 50∶1
