溫度和相對濕度的測量
本部分主要的功能是實現對細胞培養系統箱內培養區域的溫度值和相對濕度值的檢測。
溫濕度的測量在科學研究、日常生活等領域中被廣泛應用。常規的溫度測量和相對濕度測量是分開進行的。數字溫度傳感器的相關研究已經有很多，而濕度測量仍主要依賴于模擬傳感器。傳統的模擬濕度傳感器大多數不僅要設計信號調理電路，還要經過復雜的校準和標定過程，故測量精度難以保證，且其在線性度、重復性、互換性、一致性等方面往往不盡人意[17]。因此，本設計在溫濕度測量部分，采用了新型的數字溫濕度傳感器 SHT11。該傳感器具有尺寸小、能耗低、無需額外部件、能自動休眠等眾多優點。
3.1.1 溫濕度傳感器 SHT11
SHT11 是瑞士 Sensirion 公司生產的一款含有已校準數字信號輸出的溫濕度復合傳感器。它應用的工業 CMOS 過程微加工技術（CMOSensTM 技術），具有的可靠性和很好的長期穩定性。傳感器包括一個電容式聚合體測濕元件和一個能隙式測溫元件，并與一個 14 位的 A/D 轉換器以及串行接口電路，在同一芯片上實現無縫連接。因此，該傳感器響應快、抗干擾能力強。
①SHT11 溫濕度傳感器的主要特性[18]
l 將溫濕度傳感器、信號放大調理、A/D 轉換、I2C 總線接口全部集成在一塊芯片上；
l 可全校準輸出的相對濕度和溫度值；
l 帶有工業標準的 I2C 總線數字輸出接口；
l 具有的長期穩定性； l 濕度值輸出分辨率為 14 位，溫度值輸出分辨率為 12 位，并可編程為 12 位和
8 位；
l 濕度測量范圍是 0 ~ 99%RH，對于 12 位的分辨率是 0.03%RH；
l 測溫范圍為-40 ~ +123.8
oC，對于 14 位的分辨率為 0.01
oC；
l 體積小（7.65 mm ´ 5.08 mm ´ 23.5 mm），可表面貼裝；
l 具有可靠的 CRC 數據傳輸校驗功能；
l 校準系數以程序形式存儲在 OTP 內存中，使 SHT11 具有 99%互換性；
l 電源電壓范圍為 2.4 V ~ 5.5 V；
l 電流消耗：測量時為 550 mA，平均為 28 mA，休眠時為 3 mA。
②封裝形式、引腳

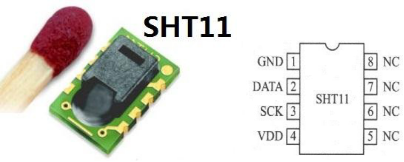

SHT11 的外觀封裝與管腳如圖 3.1 所示。
圖 3.1 SHT11 的外觀與引腳排列
Fig. 3.1 Outsie view and pin assignment of the SHT11
引腳說明如下：
GND：接地端；DATA：雙向串行數據線；SCK：串行時鐘輸入；VDD：電源端，接 2.4 V ~ 5.5V；NC：空管腳。
③SHT11 工作原理
[19,20]SHT11 的濕度檢測運用電容式結構，并采用具有不同保護的“微型結構”檢測電極系統與聚合物覆蓋層來組成傳感器芯片的電容，除了保持電容式濕敏器件的原有特征外，還可以抵抗來自外界的干擾。由于它將溫度傳感器與濕度傳感器結合在一起而構成了一個單一的個體，因而測量精度高且可精確得出露點，同時不會產生由于溫度和濕度傳感器之間隨溫濕度梯度變化引起的誤差。SHT11 傳感器的內部結構框圖如圖 3.2 所示。
圖 3.2 SHT11 內部結構框圖
Fig. 3.2 Block diagram of the inside SHT11
兩只傳感器分別產生溫度、相對濕度值得信號，經過放大，分別送到 A/D 轉換器進行模數轉換、校準和糾錯，再通過二線串行接口將溫度值和相對濕度值的數據送至微控器，最后利用微控器完成非線性補償和溫度補償。
另外，傳感器上集成了一個可通斷的加熱元件。接通后，可將 SHT11 的溫度提高大約 5 ~ 15
oC。在高濕度（>95%RH）環境中，加熱傳感器可以防止凝露，同時縮短傳感器的響應時間，提高測量精度。
