明桿鑄鐵閘閥 產品用途
（1）明桿鑄鐵閘閥結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
（2）密封面采用不銹鋼和硬質合金，使用壽命長。
（3）采用柔性石墨填料、密封可靠，操作輕便靈活。
（4）驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
（5）明桿鑄鐵閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
明桿鑄鐵閘閥 性能規范
| 型號 | 公稱壓力MPa | 試驗壓力MPa | 工作溫度 | 使用介質 |
|---|
| 密封 | 強度 |
|---|
| Z41H-10 | 1.0 | 1.1 | 1.5 | ≤200℃ | 水、蒸汽、油 |
| Z41T-10 |
| Z41W-10 | ≤100℃ | 油品、煤氣 |
明桿鑄鐵閘閥 零件材料
| 型號 | 閥體、閥蓋、閘板 | 閘板 | 密封圈 | 閥桿螺母 | 閥 桿 | 填 料 |
|---|
| Z41H-10 | 灰鑄鐵、鑄 鋼 | 碳鋼+合金鋼 | 不銹鋼、合金鋼 | 青銅 | 碳鋼、不銹鋼 | 浸油石棉盤根 |
| Z41T-10 | 灰鑄鐵 | 灰鑄鐵 | 黃銅 | 碳鋼 |
| Z41W-10 | 灰鑄鐵 | 灰鑄鐵+黃銅 | 黃銅 | 碳鋼、黃銅 |

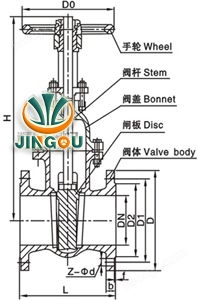

明桿鑄鐵閘閥 結構尺寸圖
 |
|---|
| Z41T明桿鑄鐵閘閥 (外形尺寸圖) |
|---|
明桿鑄鐵閘閥 連接尺寸
| 公稱通徑DN(mm) | 尺寸 | 重量
（kg） |
|---|
| L | D | D1 | D2 | b-f | Z-d | H | D0 |
|---|
| 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 245 | 135 | 20 |
| 50 | 180 | 160 | 125 | 100 | 20-3 | 4-18 | 286 | 180 | 26 |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 320 | 180 | 35 |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-18 | 373 | 200 | 45 |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 428 | 200 | 60 |
| 125 | 250 | 245 | 210 | 185 | 24-3 | 8-18 | 513 | 240 | 85 |
| 150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | 582 | 240 | 125 |
| 200 | 292 | 335 | 295 | 265 | 26-3 | 8-23 | 730 | 320 | 180 |
| 250 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 897 | 320 | 240 |
| 300 | 356 | 440 | 400 | 368 | 28-3 | 12-23 | 1032 | 400 | 360 |
| 350 | 381 | 500 | 460 | 428 | 30-3 | 16-23 | 1170 | 400 | 400 |
| 400 | 406 | 565 | 515 | 482 | 32-3 | 16-25 | 1330 | 500 | 500 |
| 450 | 432 | 615 | 565 | 532 | 32-3 | 20-25 | 1460 | 500 | 590 |
| 500 | 457 | 670 | 620 | 585 | 34-3 | 20-25 | 1650 | 500 | 680
|
